森瑞普簡述什么是水銀滑環以及行業現狀

2014-05-06

在很多場合和條件環境下，導電滑環和電刷滑環并不能真正的派上用場，這個時候就需要水銀滑環了，作為一種特殊的材料組成的滑環，在某些領域的優勢以及不可替代是顯而易見的。水銀滑環簡單的說，就是以水銀為流體介質的一種導電旋轉接頭，是一種工業零部件，與傳統碳刷滑環最大的不同點在于它主要以液態水銀為導電介質，將固定端與旋轉端集成在一起，旋轉的時候不需要使用碳刷來進行導電傳遞，而直接使用水銀來進行導電傳遞。而滑環主要是指2個零部件之間的連接方式，在主動部件和固定部件之間，采用電刷作為信號傳遞連接的一種精密零部件，它實現了2個相對旋轉部件之間的電流，功率，溫度信號的傳遞，水銀滑環主要是指傳輸介質主要以水銀為主的滑環。

它和傳統的集電環有著很大的區別，優點是使用可靠，精度高，支持高環道，高電流。

水銀滑環的應用范圍非常廣泛！從傳統行業到新型行業，從民用行業到軍用行業，都使用到了水銀滑環。水銀作為一種大家都知道的材質，是一種良好的導體，相比與銅等其他材料，它的導電性能也不差，由于它是液態，形狀可以隨意變化，因此和銅等材料比，有些場合，更具有適用性，可以說傳統滑環能應用的場合，水銀滑環都能勝任，唯一的不足就是水銀滑環的造價相對比較昂貴，所以市場價格比電滑環要高出一大截，應用在比較高端設備（如醫院CT)還是比較合適的。

超導實驗中就有利用水銀，它的導電性用來實現微弱信號的傳遞，還比如恒溫箱里的水銀導電表控溫等等。由于水銀是液體，又能導電，因此在滑環里面?zhèn)鬟f信號和控制電流非常合適，更適用于傳統滑環不能勝任的領域，比如高轉速，低阻抗，低干擾等場合。其中應用場合主要有自動化包裝領域的包裝機械，包裝機械手，自動化包裝機器人等，在監控設備里面，就有旋轉電視攝像機，旋轉舞臺燈具，旋轉電腦燈，旋轉高速球，旋轉監控頭等，其他工業設備中有繞線設備，半導體裝置，電阻切割設備，測試控制設備等等。

大批量的中低端設備就有影響了，會對整機產品成本有一定的提高，造成市場競爭力不足。這幾年，水銀的導電性廣泛的應用在滑環這個行業里面，尤其以臺灣為代表的水銀滑環，發展的比較好，國內相比而言，還差一個臺階，很多水銀滑環都是臺灣過來的，國內很多都是代理商。在未來幾年，隨著國內產業的升級，成本的越來月低廉，很多傳統行業的碳刷滑環都將使用水銀滑環來代替。那時候其應用范圍的深度和廣度都會越來越大。

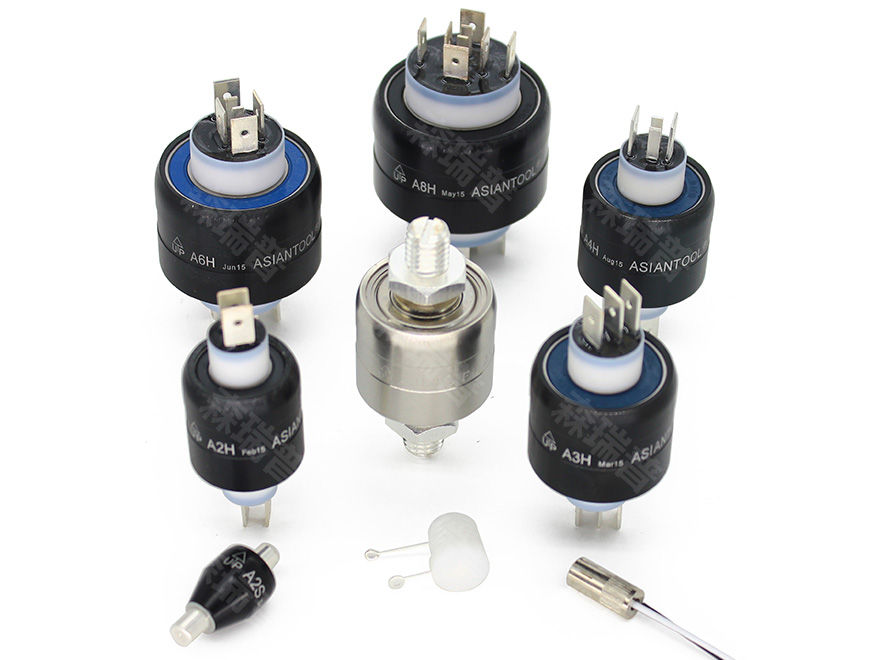

水銀滑環根據型號有A1H25S、A2H、A3M、A3H、A4H、A6H、 A8H、A1M、A1MT、A1M2、A2S、A3S、A1H等各個系列產品，水銀滑環是導電滑環的一個分類。滑環是可以傳輸信號電流等的一種360度旋轉的裝置。它可以將電流或者信號從徑向傳輸轉換成軸向傳輸?shù)囊环N機械部件。而對于滑環不同的分類法，有不同的類型。比如從結構上分，主要有帽式滑環(capture slip ring),?過孔式滑環(through hole slip ring),盤式滑環，分體式滑環等。

按照行業和用途來分，可分為信號滑環，電滑環，風電滑環，防爆滑環等。還有一種分類法，主要是根據滑環的傳輸介質來分類，主要有光纖滑環，導電滑環和水銀滑環等。今天我們就水銀滑環的一些技術參數，用途和注意事項做一些詳細的說明和介紹。

水銀滑環是以液態水銀為介質的一種電旋轉接頭，原理主要是利用水銀在常溫在保持液態，而且水銀能導電，且電阻很小，可以說傳統滑環能應用的場合，水銀滑環都能勝任，唯一的不足就是水銀導電環的造價相對比較昂貴，所以市場價格比電滑環要高出一大截，應用在比較高端設備（如醫院CT)還是比較合適的。

因此，具有以上兩種特殊屬性的物質在滑環行業應用恰到好處。現代工業正處于一個快速發展的階段，從以前的粗狂到現在的越來越精密化，現代化來進行，體積也從原來的龐然大物變成現在越來越精密。

尤其是高端裝備制造業以及精密自動化機器人領域，水銀滑環的用途更加的廣闊。不過由于水銀有劇毒以及比較昂貴，一般在高端的機械設備制造中用的比較多，它和傳統的集電環也有著有著很大的區別，優點是使用可靠，精度高，支持高環道，高電流。傳統滑環主要是指2個零部件之間的連接方式，在主動部件和固定部件之間，采用電刷作為信號傳遞連接的一種精密零部件，它實現了2個相對旋轉部件之間的電流，功率，溫度信號的傳遞，這種精密的零件造價相對比較昂貴，經常在一個高端設備上使用。相比傳統碳刷滑環有很大的不同，與最近2年興起的電刷也有很大的區別，最主要是就在于它主要以液態水銀為導電介質，旋轉的時候不需要使用碳刷來進行導電傳遞，而直接使用水銀來進行導電傳遞,將固定端與旋轉端集成在一起，目前水銀滑環主要是指傳輸介質主要以水銀為主的滑環。

采購水銀滑環的時候，一定要注意水銀滑環>的質量，質量差和質量好的價格差距很大，那么，面對一個外觀差不多的水銀滑環，怎樣去評價它的質量高低呢？衡定一個水銀滑環的質量高低，主要從耐壓電流，最大轉速，耐壓電壓，頻率，絕緣阻抗等因素去衡量的，轉速越高，成本也就相對越高，在轉速這方面不是說越高越高，一定要選擇自己合適的轉速，才能物盡其用，性價比最高。絕緣阻抗也是一個非常重要的指標，在國內，森瑞普電子是國內知名的滑環生產廠家，客戶可根據自己產品的特點以及成本預算的高低來選擇電滑環還是水銀介質滑環。對于產品的需求以及適用性問題可在線聯系森瑞普的技術支持人員，為您量身定制適合您產品的系列滑環。

相比較其他滑環而言，由于介質是流體，造就了其結構緊湊，尺寸小的特性，這個特點，在特殊的微小精密儀器領域的主要角色非水銀滑環莫屬。正是由于水銀的特性，滑環轉動的時候無磨損，壽命比一般的要長很多倍，在需要頻繁轉動的導電旋轉接頭，它是非常合適的。由于轉動部分無復雜的物理機械結構使得產品更可靠免維護，無雜訊，無噪音，轉速高，價格低信號不失真，接觸電阻小，傳遞更大電流。正是有了上面這些特性，水銀滑環的優點使得其產品非常具有吸引力和競爭力。雖然價格昂貴，但在很多領域都占有一席之地。

現在的水銀滑環100%都是依賴進口，有美國的Mercotac,臺灣的等品牌，由于水銀滑環加工和制造工藝的特殊性，導致國內很難有這樣的加工工廠出現，而且，很多情況下，水銀滑環對工藝的要求以及加工環境的要求特別高，然后再加上水銀滑環的需求和量不像軸承那么大，投資大而需求小的行業在國內很難生存，所以這些產品基本上都依賴進口。
